结构分析REXROTH逻辑阀R900910269

在选用逻辑阀时，应根据系统所需的流量来选择合适的类型。[1]当系统流量大于或等于200升/分钟时，应选用二通插装阀；而当流量小于20升/分钟时，则应选用螺纹插装式逻辑阀。

插装组件的阀芯有带尾部和不带尾部两种形式，其中带尾部的阀芯具有缓冲和节流的作用。[2]此外，阀芯还提供多种面积比供选择，弹簧也有多种刚度可供选择，以实现不同的开启压力。

国内某些插装组件在阀芯和阀套之间装有O形圈，这虽然能确保密封性，但会导致反应速度变慢。[2]控制盖板和阀芯中的阻尼孔有多种直径可选，阻尼孔的大小直接影响反应速度和冲击力。[1]如果逻辑阀的动作顺序对系统功能有影响，在选择阻尼孔直径时应特别谨慎。

饰品DBETA型比例溢流阀
起到限制压力的作用。操作
由比例电磁铁完成。压力是
通过压力传感器和阀门电子装置进行调节。
这些阀门可以依靠电气
系统压力设定值不断调整
并予以纠正。

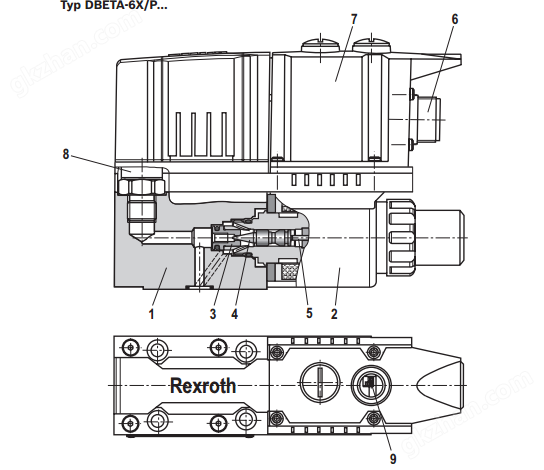

这些阀门基本上由...组成
阀体（1），阀座（3），阀塞（4），阀体
比例磁铁（2），集成电子（7）
和压力传感器（8）。
合理
电源电压和设定值在设备插头处
（6）创建。取决于设定值转换
电子设备将输入信号转换成流。该
比例磁铁将电流转换成
机械力直接在锚定挺杆（5）上方
阀锥（4）上作用。阀锥（4）起作用
抵抗通道P中的液压力。是液压的
阀锥（4）上的力等于磁力，
设定的压力已经达到。压力正在经历
放大/缩小P到T的横截面
持有设定值。
通过压力传感器（8），通道P或B中的压力
检测并独立于集成电子器件（7）
受流量调节。
通道P或B中的压力通过插头（6）进行
模拟实际值（0到10 V或4到20 mA）。
电源提供。在设定点零时，控制电子设备起作用
比例电磁铁（2）只能与
zui小的控制电流，结果是zui小的
设置压力。
集成的压力调节器可通过DIL开关（9）打开，
适应不同的应用。
